Всем привет!
Мы вскрываем очередной светодиодный блинчик. На этот раз с выносным драйвером и запрещенный в РБ.
Подробности под катом.

Полный диаметр светильника 168 мм, и он предназначен для встраивания в шкафы, гипсокартонные потолки и тому подобное.
Устанавливается в отверстия диаметром от 150 мм, но лучше немного побольше — необходимость теплоотвода никто не отменял.
Этикетка:
Драйвер выносной, что дает возможность собрать из двух отказавших светильников один рабочий. Подключается через разъём, обеспечивающий защиту от переполюсовки(при приложении силы в разумных пределах):
Разъем снабжен защелками и подсказками в виде стрелок:
Драйвер рассчитан на выходной ток 120 мА и выходное напряжение 60-150 В:
Забавно, что большая часть его корпуса не занята ничем — плата мелкая:
Оборотная сторона платы:
Драйвер импульсный, реализован на микросхеме BP2831A:
Сам светильник собран на шести саморезах, крепящих заднюю пластину к корпусу, в который вложены рассеиватель, световод и отражатель:
Световод сделан из рифленого минерального стекла, рассеиватель и отражатель — пластиковые.
В корпус вклеена гибкая печатная плата со светодиодами типоразмера 2835:
Диоды соединены по схеме 2P30S, размеры платы-ленты 438х7 мм. Общее качество теплоотвода с учетом мощности на отдельном диоде 0,2 Вт можно оценить как среднее.
Будьте внимательны — в точно таком же корпусе выпускается 6 Вт версия.

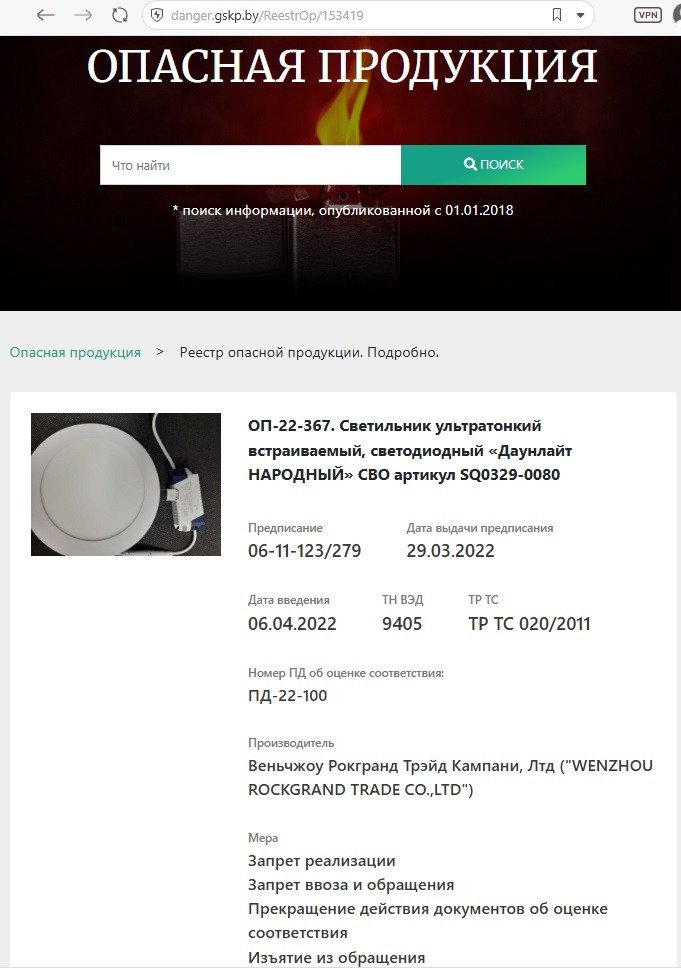

Хотя лучше вообще такое не покупайте — в РБ данное изделие запрещено с 2022 года, но на Озоне до сих пор продается.
Такие дела.
